Isolamento Térmico de Alta Performance para Turbomáquinas e Turbinas a Vapor
Engenharia especializada em jaquetas e mantas térmicas removíveis para carcaças bipartidas, caixas de válvulas e tubulações de alta temperatura.
Elimine o arqueamento térmico de carcaça, reduza o tempo de intervenção em paradas programadas e comprove temperaturas externas inferiores a 54 °C com laudo termográfico FLIR calibrado.
O Desafio Crítico do Isolamento Térmico em Turbomáquinas Industriais
Definição Técnica: Turbinas a vapor e compressores exigem isolamento térmico simétrico e multicamadas para prevenir gradientes transversais na carcaça bipartida horizontal. O resfriamento desigual gera arqueamento térmico (hump distortion), culminando em atrito estator-rotor, desgaste acelerado de labirintos de vedação e elevação severa das vibrações mecânicas em operação nominal e partida.
Distorção Térmica de Carcaça
O isolamento convencional rígido ou danificado provoca resfriamento assimétrico entre a parte superior e inferior da turbina, gerando empenamento da carcaça e atrito nos mancais e palhetas.
Perda de Entalpia (Ciclo Rankine)
Perdas térmicas contínuas em tubulações de vapor vivo, caixas de válvulas e flanges causam condensação precoce do vapor e redução direta da potência mecânica gerada no eixo do gerador.
Prejuízos em Paradas (Overhaul)
Isolamentos rígidos convencionais em gesso ou silicato quebram na desmontagem, geram entulhos que contaminam o óleo dos mancais e exigem dias de reaplicação e cura demorada.
Sistema Construtivo Multicamadas: Da Temperatura de Operação (600 °C) ao Toque Seguro (54 °C)
Cada almofada térmica TURBIVAP é dimensionada milimetricamente para absorver o fluxo térmico extremo do vapor e transferir uma superfície fria e impermeável para o ambiente externo.
Tecido de Fibra de Vidro High-Temp
Tecido técnico de fibra de vidro de altíssima densidade e tratamento térmico especial. Resiste ao contato direto com a carcaça de turbinas e linhas de vapor superaquecido, iniciando a barreira térmica e protegendo a integridade do isolamento contra abrasão mecânica.
Fibra Cerâmica de Alta Densidade / Aerogel
Núcleo de alta eficiência com condutividade térmica ultrabaixa. Proporciona a maior dissipação do gradiente de calor, suportando picos de temperatura contínua de até 1.260 °C sem contração volumétrica ou perda de espessura nominal ao longo dos ciclos operacionais.
Fibra de Vidro Siliconizada Impermeável
Revestimento externo em tecido siliconizado estanque. Cria uma barreira absoluta contra respingos de óleo lubrificante, vapor e água de lavagem, reduzindo a temperatura externa para níveis inferiores a 54 °C (toque humano seguro, em total conformidade com NR-13 e NR-12).
Dissipação de 91% do Calor Superficial
Garante temperatura externa < 54 °C, eliminando risco de acidentes e queimaduras.

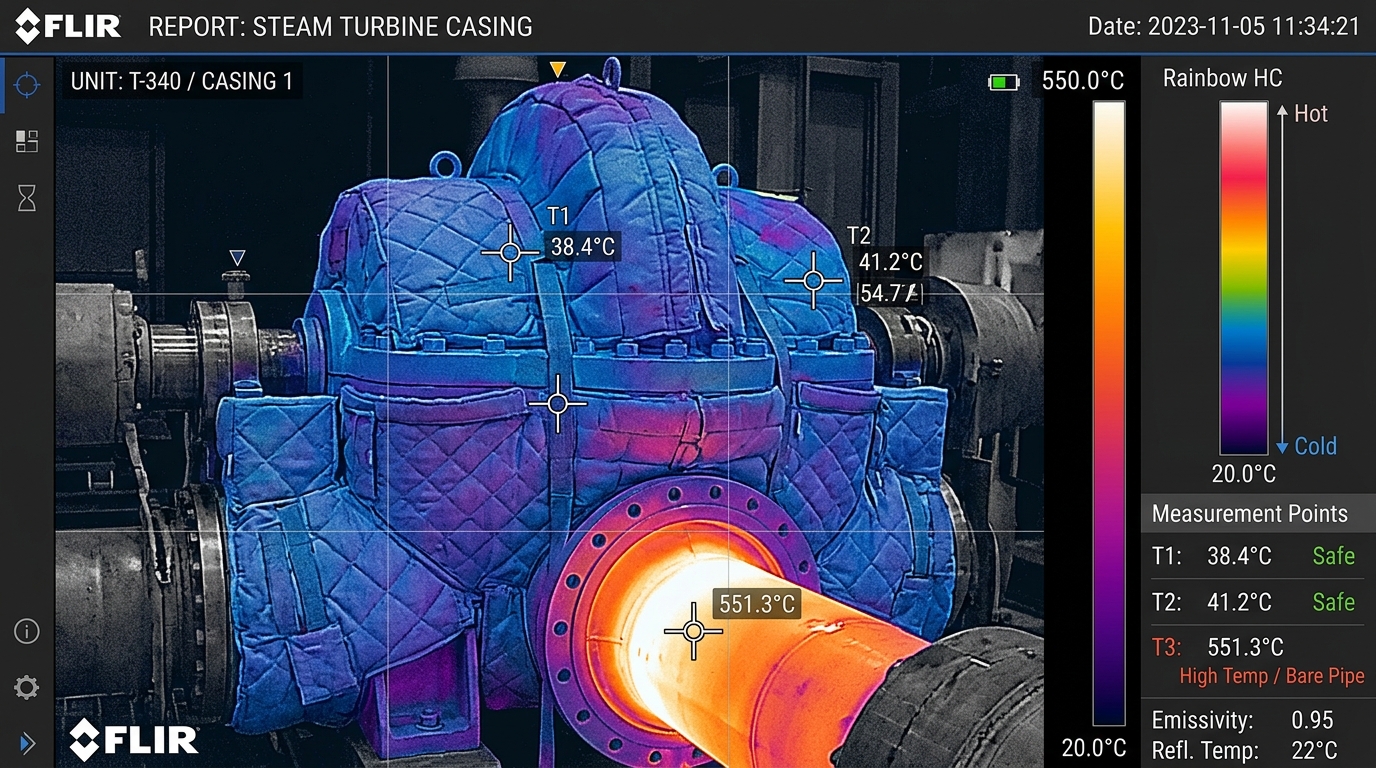

Validação Científica com Laudo Termográfico (Câmeras FLIR)
Garantia de Engenharia: Não trabalhamos com suposições teóricas. Todo fornecimento de isolamento térmico removível da TURBIVAP é atestado em campo pós-instalação através de ensaio termográfico com câmeras FLIR calibradas, emitindo Laudo Técnico com ART assinado por engenheiro mecânico.
- Mapeamento termográfico completo da carcaça sob carga nominal de vapor vivo;
- Identificação de qualquer ponto quente ou fuga térmica em juntas e flanges;
- Atestação documental para atendimento e auditorias de fiscalização da NR-13 e NR-12.
Aponte a câmera do celular para acessar imediatamente o TAG do equipamento, desenho de montagem, posição no mapa 3D e histórico de manutenção.
Rastreabilidade Individual com QR Code e Mapa de Paginação 3D
Fim do Caos em Paradas de Manutenção: Em paradas críticas de entressafra e overhaul, tempo é dinheiro. Nossas almofadas térmicas vêm codificadas com TAG individual e são acompanhadas de um mapa de paginação 3D explodido, permitindo montagem e desmontagem rápida e sem dúvidas pela equipe de campo.
TAG e Número de Série
Cada peça possui dados gravados em inox: data de fabricação, espessura nominal e temperatura de projeto.
Desenho Explodido 3D
Manual visual intuitivo que mostra a sequência exata de fixação das almofadas na carcaça e válvulas.
Fechos Rápidos em Aço Inox 316
Presilhas de travamento e fivelas de alta resistência mecânica para abertura e fechamento em minutos.
Sistema Multicamadas TURBIVAP vs. Métodos Convencionais
Compare os parâmetros de engenharia, segurança e custo operacional entre o sistema sob medida da TURBIVAP e o isolamento tradicional.
| Critério Técnico | Sistema Multicamadas TURBIVAP | Isolamento Rígido (Gesso/Silicato) | Isolamento Convencional (Lã s/ Capa) |
|---|---|---|---|
| Composição dos Materiais | Fibra de Vidro High-Temp + Cerâmica + Silicone | Blocos rígidos destrutivos (Silicato/Gesso) | Manta simples exposta de lã mineral |
| Validação de Temperatura | Laudo Termográfico FLIR (< 54 °C garantido) | Estimativa teórica variável | Risco frequente de pontos quentes > 80 °C |
| Gestão e Paginação de Montagem | QR Code peça a peça + Mapa 3D Explodido | Inexistente (Artesanal / Sucateável) | Manual, sem identificação ou rastreio |
| Reutilização em Paradas (Overhaul) | 100% Reutilizável (Fechos rápidos Inox 316) | Perda total / Destruição na desmontagem | Rasgos e contaminação na remoção |
| Certificação e Qualidade | ISO 9001 + Fire/Type Approval (DNV / Lloyd's) | Sem certificações de classe | Genérico / Baixo rigor normativo |
| Proteção contra Óleo, Vapor e Água | Barreira estanque siliconizada impermeável | Absorvente, quebradiço e vulnerável | Encharca com óleo gerando risco de fogo |
Materiais de Alta Performance e Limites Operacionais
Construção robusta projetada para os ambientes mais agressivos de plantas termelétricas, químicas e sucroalcooleiras.
Núcleo Refratário
Fibra cerâmica de alto ponto de fusão (até 1.260 °C) e mantas de aerogel de sílica para áreas de espaço confinado em torno de parafusos prisioneiros e drenos.
Revestimento Estanque
Tecido de fibra de vidro siliconizada ou aluminizada com proteção anti-respingo de óleo lubrificante, vapor de exaustão e produtos de lavagem química.
Costura Estrutural
Costuras reforçadas com fios de Kevlar com alma contínua de aço inoxidável, evitando desfiamento ou rompimento estrutural por vibração mecânica contínua.
Fixações Rápidas
Ganchos, ilhoses, fitas e molas em aço inoxidável AISI 304 e 316 resistentes à corrosão atmosférica e vapor condensado em linhas industriais.
Aplicações Industriais em Turbomáquinas
Fornecimento sob medida com levantamento geométrico em campo ou a partir de projetos de fabricantes OEM.

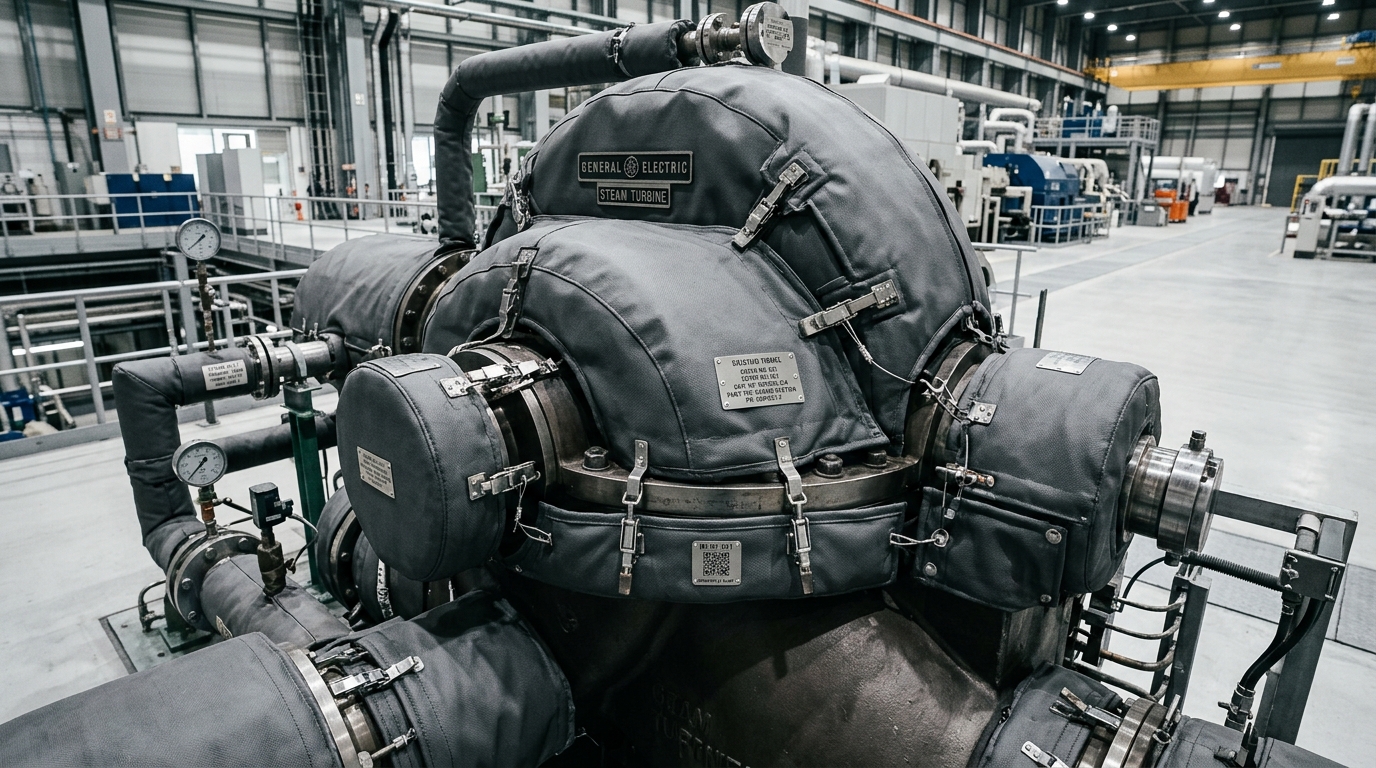

Turbinas a Vapor Industriais
Carcaças bipartidas de alta, média e baixa pressão (turbinas de contrapressão e condensação com extração para processos térmicos).
Caixas e Válvulas de Admissão
Válvulas governadoras, gaveta, retenção e borboleta de vapor vivo superaquecido com recortes milimétricos para hastes e atuadores.
Flanges e Linhas de Vapor AP
Jaquetas bipartidas para flanges de alta pressão e trechos retos/curvos, permitindo inspeções ultrassônicas sem perda de material.
Compressores Centrífugos e Axiais
Isolamento térmico e acústico conjugado para carcaças de compressores de gases de processo e sopradores industriais.
Desaquecedores e Coletores
Estaçōes redutoras de pressão e dessuperaquecedores de vapor com geometrias complexas e múltiplos drenos e bicos injetores.
Trocadores de Calor e Purgadores
Mantas removíveis para cabeçotes de condensadores e trocadores de óleo com inspeções visuais periódicas sem descarte.
Sua Planta Tem Parada de Manutenção ou Entressafra Próxima?
Fabricação ágil com medição em campo e envio de desenho explodido. Envie sua lista dimensional ou desenhos mecânicos para avaliação imediata.
